7KW staande AC-oplaadstapel

Dit product is een staande AC-laadpaal van 7 kW, die wordt gebruikt voor het AC-laden van elektrische voertuigen. Het bestaat voornamelijk uit onderdelen zoals het laadpaallichaam, het achterste installatiepaneel, de oplaadpistoolkabel en het pakket met installatieaccessoires. Het beschikt over functies zoals oplaadbeveiliging, opladen via kaart vegen, opladen via QR-code scannen, mobiel betalen, netwerkmonitoring en upgrade op afstand.

Technische parameters

innovatieve ontwerpen

- Het apparaat volgt strikt de modulaire ontwerpprincipes: de communicatiemodule is plug-and-play, compatibel met Ethernet/GPRS/3G/4G-modules, waardoor gebruikers kunnen selecteren op basis van de werkelijke behoeften; de structuur is compatibel met zowel wandmontage als vloerstaande installatiemethoden. Een aan de muur gemonteerde laadpaal kan worden omgebouwd tot vloerstaande installatie door een paal toe te voegen zonder de structuur te veranderen of andere accessoires toe te voegen.

- De communicatiemodule hanteert modulaire ontwerpprincipes, is plug-and-play en configureerbaar voor eenvoudig onderhoud;

- Ondersteunt de communicatie met een platform voor extern beheer om monitoring op afstand en upgrades op afstand te realiseren;

- Ondersteunt het opladen van QR-codes voor mobiele telefoons en op kaarten gebaseerd opladen, in staat om relevante gebruikersinformatie van IC-kaarten te lezen;

- Uitgebreide bescherming voor een veilige werking: uitgerust met overspanningsbeveiliging, onderspanningsbeveiliging, overbelastingsbeveiliging, kortsluitbeveiliging, lekkagebeveiliging, aardingsbeveiliging, bescherming tegen oververhitting, bescherming tegen lage temperaturen, bliksembeveiliging en kantelbeveiliging, waardoor een veilige en betrouwbare werking van de apparatuur wordt gegarandeerd;

- Gebruiksvriendelijke interface: 4,3-inch beeldscherm, dat in realtime de apparaatstatus, bedrijfsgegevens (spanning, stroom, vermogen, laadhoeveelheid en tijd) en foutinformatie weergeeft;

- Ethernet/GPRS/4G-communicatie, achtergrondmonitoring, upgrades op afstand, mobiel betalen, mobiel APP/WeChat officieel account QR-code opladen en kaartgebaseerd opladen;

Installatiemethode

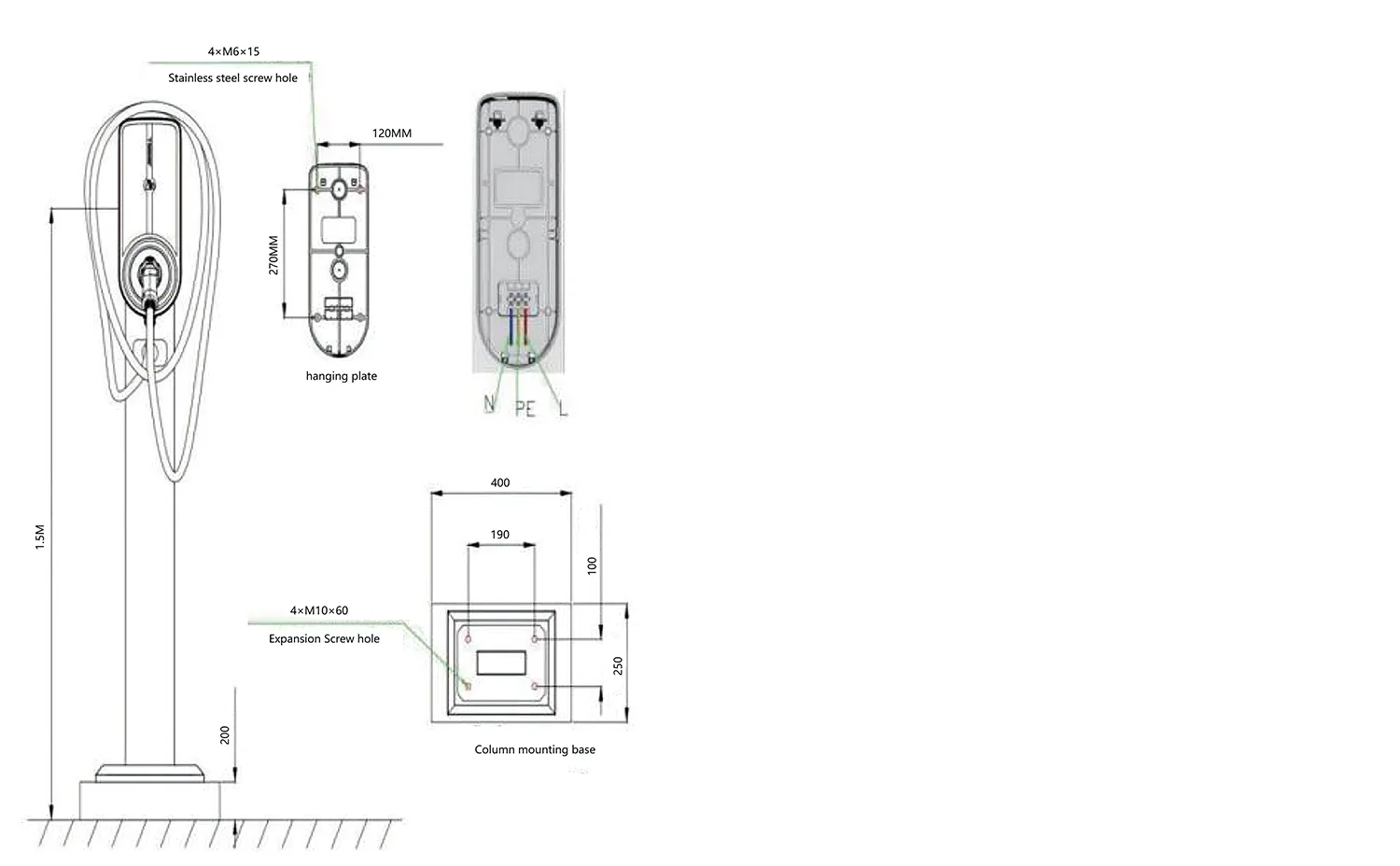

1) De betonnen fundering voor de laadpaal moet een sterkte hebben van C25. Het ondergrondse deel is 400 mm en het bovengrondse deel 200 mm. De betonafmetingen zijn 400*250mm. De fundering moet in het midden een ondergrondse uitlaatpijp hebben en er moeten 4 M10*60 expansiebouten op de fundering worden bevestigd.

2) Bevestig het achterpaneel aan de kolom met behulp van M6*15 roestvrijstalen schroeven.

3) De invoerleiding wordt vanuit de voorbegraven pijp in de fundering door het inwendige van de kolom naar de speciale inlaatmof getrokken.

4) Dit apparaat wordt in de fabriek geleverd met een ingangskabel. Als u de lengte van de ingangskabel moet verlengen, moet u deze verlengen volgens de juiste kabelaansluitmethode. Steek de drie kabels (stroomdraad, nuldraad, aarddraad) in het klemmenblok volgens de bedradingslabels om de bedrading te voltooien; (aangezien het apparaat een hoge stroomsterkte heeft, moet het verlengsnoer voor een betrouwbare verbinding zorgen).

5) Om het risico op een elektrische schok te voorkomen, moet de ingangsaardedraad van de apparatuur stevig geaard zijn.
