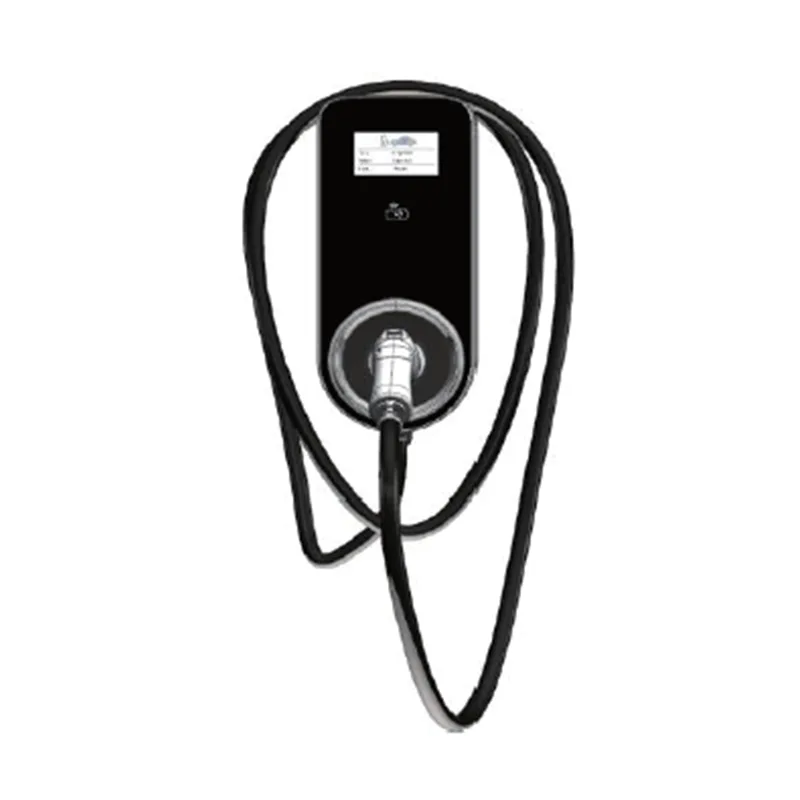

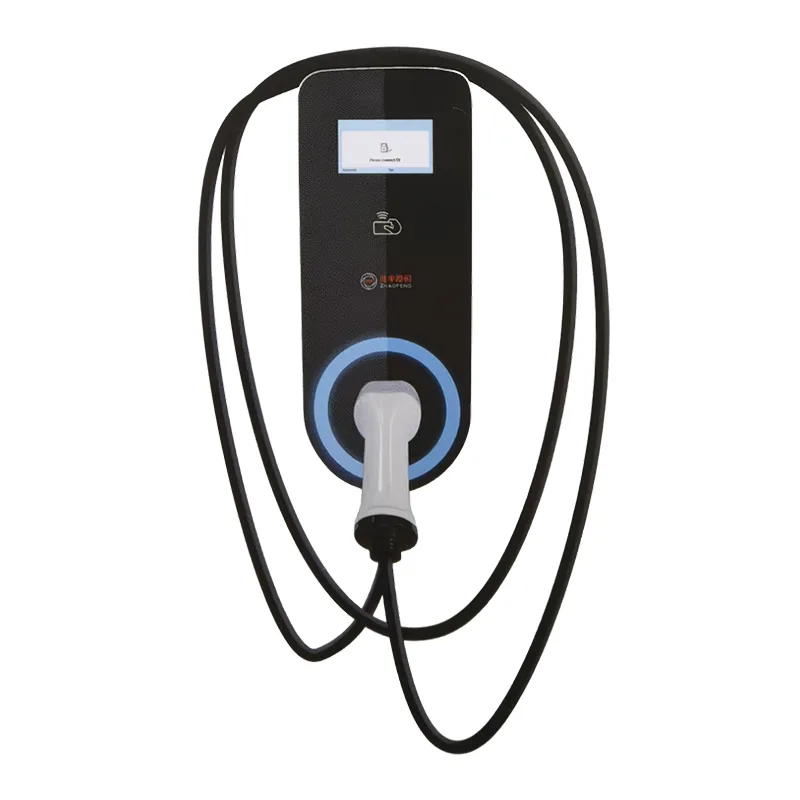

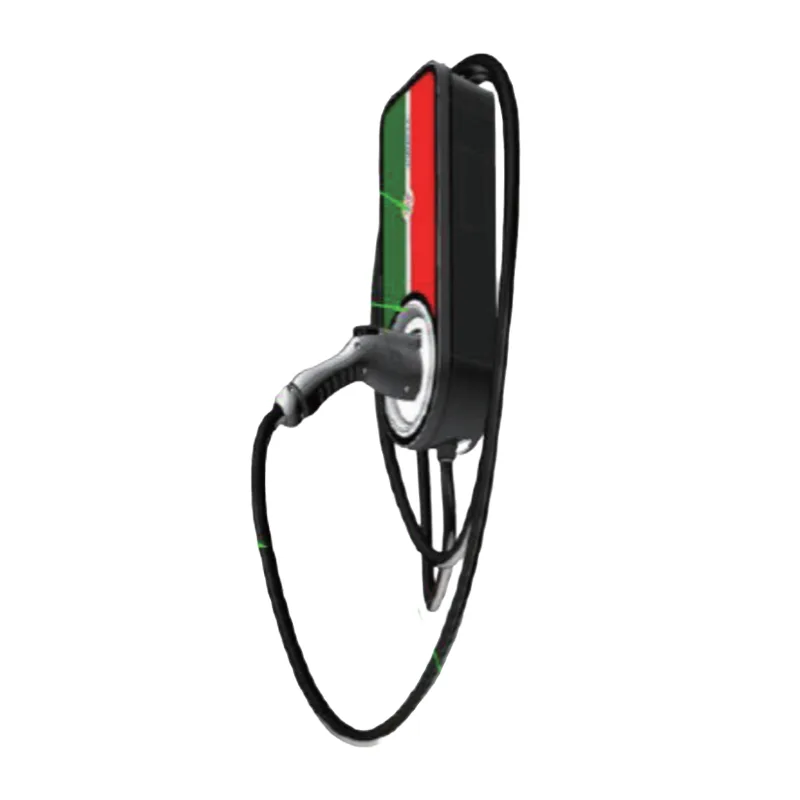

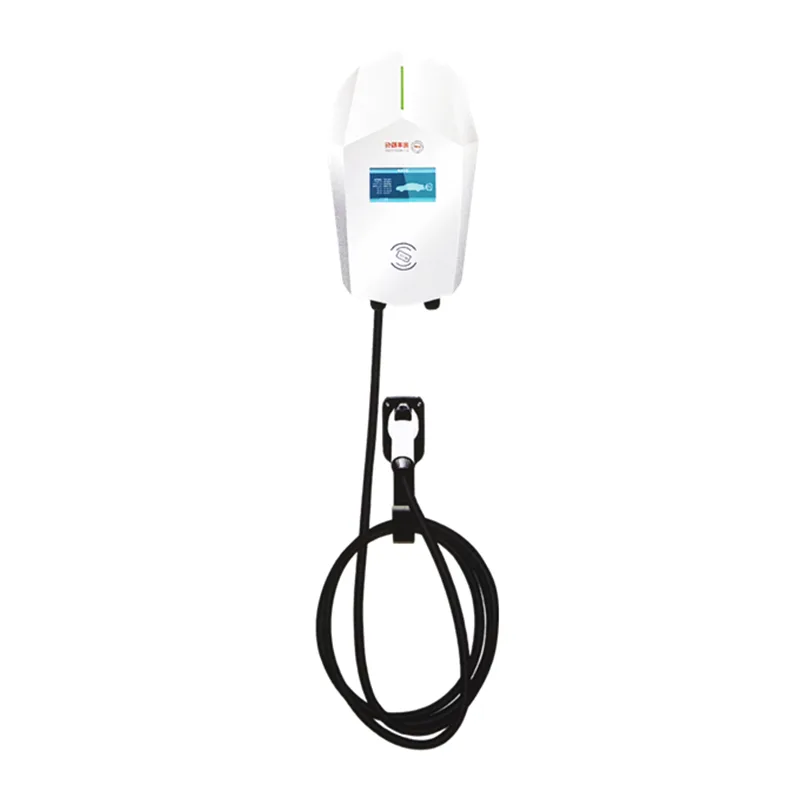

7KW wandgemonteerde AC-oplaadstapel

De 7 kW aan de muur gemonteerde AC-laadpaal van ons bedrijf is een oplaadapparaat dat is ontwikkeld om te voldoen aan de oplaadbehoeften van nieuwe energievoertuigen en dat kan worden gebruikt in combinatie met de ingebouwde lader van elektrische voertuigen om oplaaddiensten voor elektrische voertuigen te leveren. Dit product is eenvoudig te installeren, compact van formaat, eenvoudig te bedienen, modieus uiterlijk, kaart vegen/opladen, snel en efficiënt; meerdere allround veiligheidsbeschermingsfuncties (kortsluitbeveiliging, lekbescherming, noodstopbeveiliging, overstroom, bescherming tegen oververhitting, overspanningsbeveiliging, stof- en waterbestendigheid van IP54-kwaliteit, aardingsbeveiliging) schakelen automatisch de stroom uit na het opladen, waardoor de veiligheid van het voertuig wordt beschermd.

1. Plug-and-play-bedieningsproces voor elke eigenaar om te parkeren Auto op slot doen - laadpistool aansluiten - opladen starten (knipperlicht) Kom opladen als je komt◇, vertrek als het klaar is, volkomen ongevoelig

2. Schuifregelaar om het werkingsproces te starten ◇Eigenaarstekker - Eigenaar haalt autorisatiekaart door - Start opladen (knipperlicht)

Technische parameters

Producteigenschappen

1) Uitgerust met een 4,3-inch beeldscherm en LED-statusindicator, waardoor het laadproces duidelijk te zien is.

2) Geschikt voor online communicatie via Ethernet/4G-netwerk, waardoor realtime controle- en betalingsfuncties mogelijk zijn.

3) Uitgebreide systeembescherming: overspanning, onderspanningsbeveiliging, overstroombeveiliging, kortsluitbeveiliging, lekbescherming, bescherming tegen oververhitting, bliksembeveiliging, waardoor een veilige en betrouwbare werking van het product wordt gegarandeerd. 4) Gegevensopslag en foutidentificatie.

5) Nauwkeurige vermogensmeting en identificatiefunctie, waardoor het vertrouwen van de gebruiker wordt vergroot.

6) De algehele structuur is ontworpen tegen regen en stof, met een IP54-beschermingsniveau, geschikt voor zowel binnen als buiten

omgevingen, en op grote schaal gebruikt in binnenlandse en buitenlandse omgevingen.

7) Eenvoudig te installeren, bedienen en onderhouden.

8) Veilig en antidiefstal.

Vereisten voor installatieomgeving

1) Deze laadpaal is een universele laadpaal voor binnen en buiten, die voldoet aan het IP54-beschermingsniveau en buiten kan worden geïnstalleerd.

2) Zorg ervoor dat de omgevingstemperatuur binnen het bereik van -30°C~ 50°C ligt.

3) De installatielocatie moet hoger zijn dan 2000 meter.

4) Er mogen geen hevige trillingen of brandbare en explosieve materialen in de buurt van de installatieplaats zijn.

5) De locatie mag niet in een laaggelegen gebied liggen of in een gebied dat gevoelig is voor wateroverlast.

6) De plaatsing van de paal moet ondersteund worden door een muur. Als er muursteun is, wordt aanbevolen om speciale vloerstijlen te gebruiken voor installatie en bevestiging.

7) Zorg er bij het installeren van de paal voor dat de paal verticaal staat en dat de referentiegegevens voor de hoogte van de laadpaal vanaf de grond (1,3-1,5 meter) worden aangehouden.

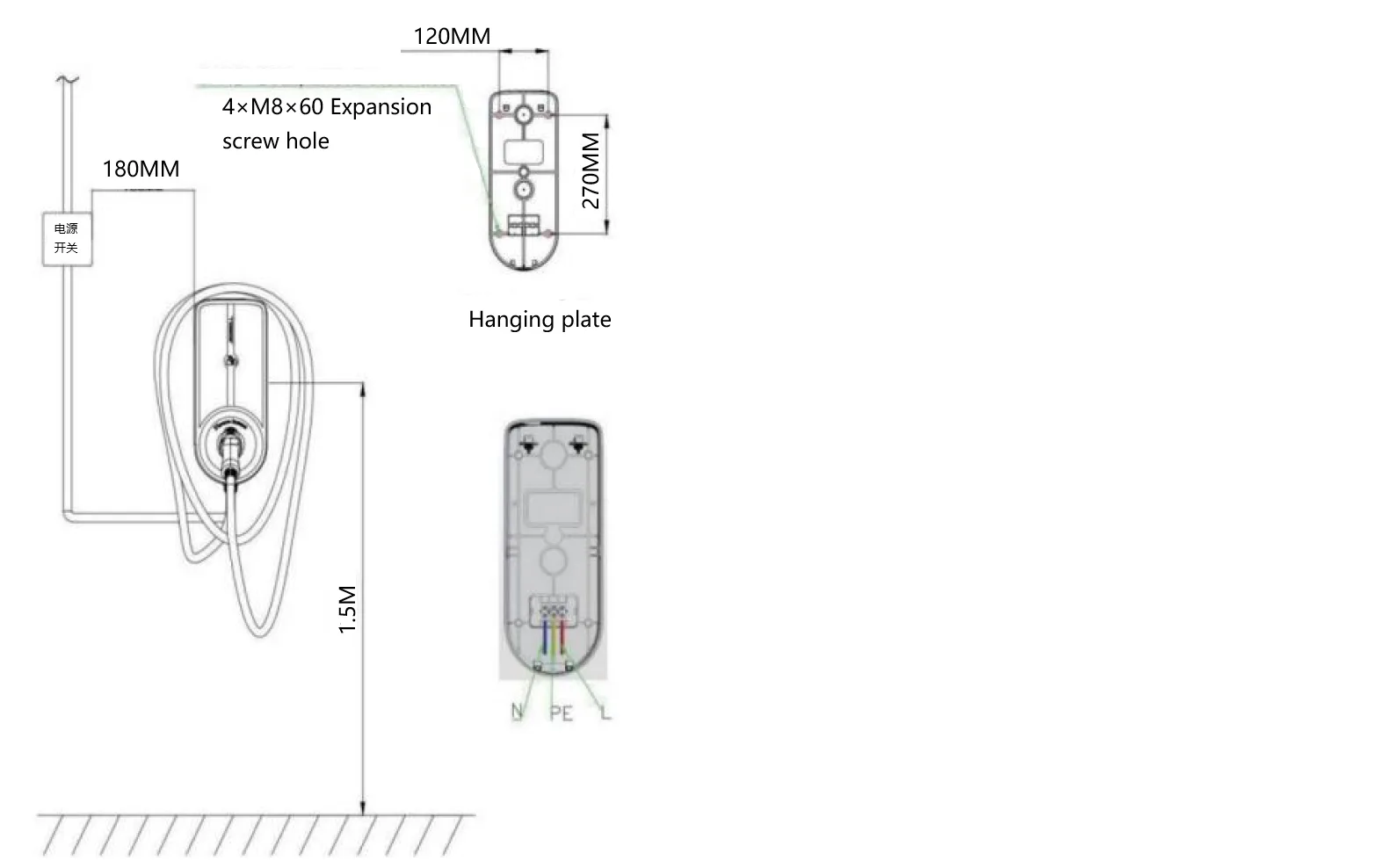

Installatiemethode

1) De referentiegegevens van de hoogte van de laadpaal vanaf de grond (1,3-1,5 meter) 2) Markeer de positie van het montagegat op de achterplaat op de muur volgens de positie van het montagegat op de achterplaat.

Gebruik een klopboormachine om te ponsen (Φ8*65) en plaats vervolgens M8*60 plastic expansiebuizen,

en draai de schroeven door de ophangplaat vast.

3) De apparatuur die in de fabriek is uitgerust met ingangskabels, als u de lengte van de ingangskabel moet verlengen,

verleng de verbinding volgens de juiste kabelmethode volgens de identificatie van de bedrading. Sluit drie kabels (brandlijn L, nullijn N, aardleiding PE) aan op het klemmenbord,

en voltooi de bedrading; (Aangezien de stroomsterkte van de apparatuur groot is, moet uitbreiding een betrouwbare verbinding garanderen);

4) Om het risico op een elektrische schok te voorkomen, moet de apparatuur ervoor zorgen dat de ingangsaardedraad stevig is bevestigd.
